【瞎写】什么是Effects，以及Effects的食用指南

数字1528君

    RT，吧里目前还缺少这样关于Effects的教程。虽然Defisym佬已经写过（https://zhuanlan.zhihu.com/p/258588374）不过对俺这种完全没学过C和HLSL的，光介绍几个接口也写不出来一个标准的Effects。于是乎稍微研究了一会搞出来个这么文章，欢迎学习过C以及HLSL的朋友们勘误。

    本文仅作为MMF的effects编写的短平快入门教程，并非专业的C语言或者HLSL（高级着色器语言，在下文介绍）教程。甚至为了理解，本文的大部分语言都相当的不专业（也包括我的水平问题）。本文最后用到的所有资料会一并上传，感谢猫步以及De佬，Lstg群友们的支持。

    本文至少要求你拥有高中数学的水平以及对MMF的代码知识的了解，并对计算机语言的掌握没有任何要求。

本文主要分为四大部分：

    一、什么是Effects。

    二、Effects如何使用。

    三、Effects如何编写。

    四、编写一个简单的模糊Effects。

数字1528君

一、什么是Effects？他能干什么？（简单介绍Effects）

    实际上前文所说的Effects准确来说应该叫做shader（着色器）。shader是一种渲染图像的可编辑工具，其主要包括Vertex Shader（顶点着色器）以及Pixel Shader（像素着色器，有时你也会看到另一个名字Fragment Shader片元着色器）。

    是不是很无理？都干啥用的？

    那我们先抛开这些概念不谈，举几个例子，简单来说，MMF里的Effects工作方式为：

输入像素->用一种“方式”处理->输出像素

    其中我们编写的“方式”就是MMF里呈现的Effects。相当于你拍了几张XFX的照片，

    最后发B站动态呈现上来的是赫卡提亚，

    （来自Pixiv，画师未知，侵删）

    那么Effects就是修图的过程。

    Effects能干什么？他是怎么工作的？举几个例子吧。

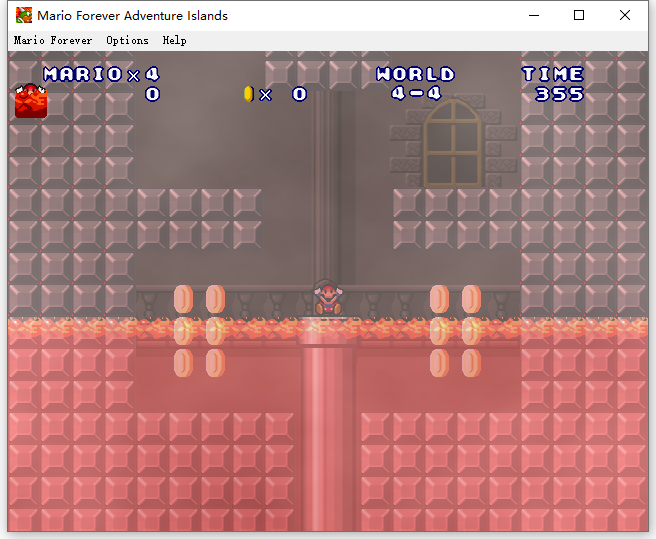

    上图是MFAI4-4的一个关卡，很容易发现岩浆并非不透明或者半透明，而是发光的状态。这种岩浆可能部分做关经验丰富的朋友已经猜出来了，他使用了“add”特效（Effects）。那add特效的作用是什么？

    当我们把岩浆的各个像素扔进这个Effects里时，实际呈现的每个像素都会进行如下运算：

呈现的颜色R：岩浆的颜色R+背景的颜色R

呈现的颜色G：岩浆的颜色G+背景的颜色G

呈现的颜色 B：岩浆的颜色 B+背景的颜色 B

    当然了，颜色不会大于255。（如果你不知道这些是什么，建议在百度上搜素RGB。）

    得到的实际颜色大多都很鲜艳，是因为接近255时颜色越来越饱和，肉眼会觉得更加的鲜艳。所以add常用来进行简单的发光特效。

    那我们再举几个例子吧。先不讲解原理。（懒了

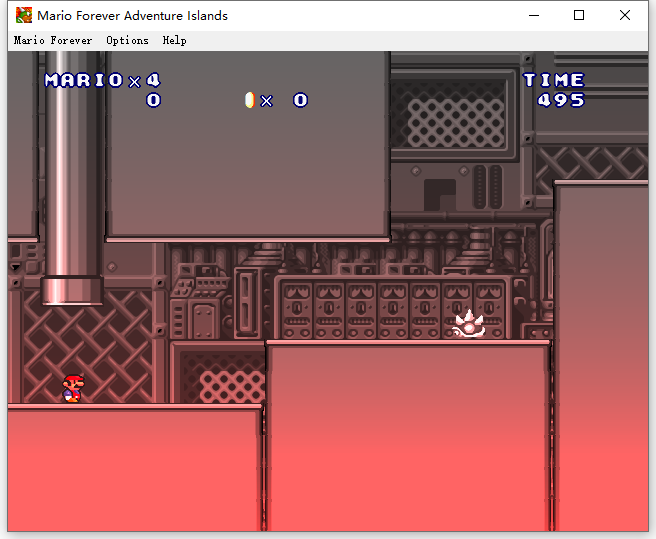

    上图是来源于MFAI的一个关卡。其底部的红光使用了Color Dodge特效（颜色减淡）。

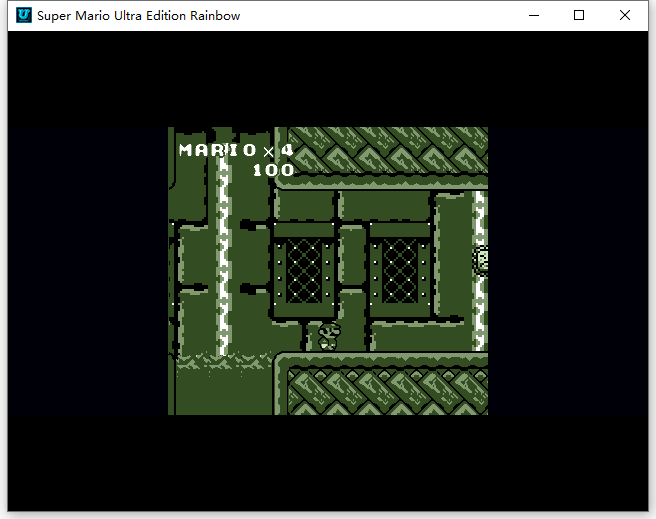

    上图是来源于我新作的一个关卡。其模仿GB色彩（GB只有四个灰度）的特效并非是我自己在PS里绘制的，而是使用了我自己写的一个Effects。

    Effects的使用得当可以大大提升你关卡的美观程度，在部分时候也可以替代代码进行一些画面上的操作。

    第一部分完

数字1528君

我去论坛这个word编辑，吐了

二、如何使用一个Effects

本节将会教你使用MMF中的Effects作用于你的图层或是物品上。如果你已经知道如何操作，那么请往下翻到第三节。

1、如何将一个Effects作用到一个Object上

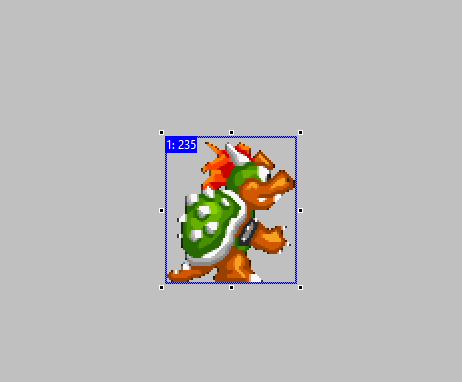

首先选中一个Object（我这里以Active为例子，感谢nmnmoooh- -）

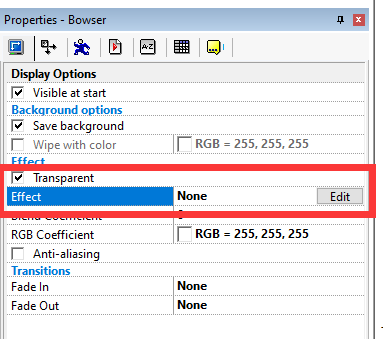

在 Properties（中文版翻译为属性）中选择Effect一栏，点击Edit。

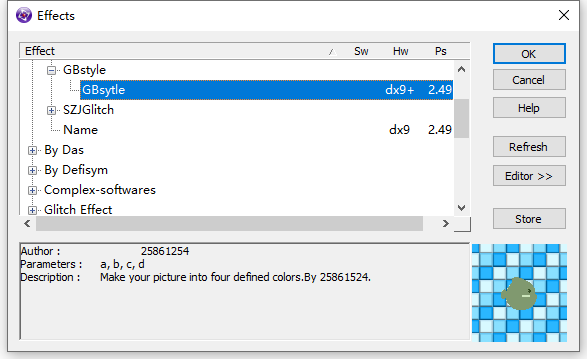

选择一个Effect即可。右边选项的解释：

OK 即 字面意思

Cancel 即 关闭

Help 测试发现没有用处。估计是遗留下来的物件。

Refresh 刷新。如果你导入/编辑了一个的Effects可以用这个按钮刷新而不用重启MMF。

Editor 可以粗略查看fx文件（用于记录我们写的Effects）。

Store 进入MMF的官网。

中间的几个解释：

Hw 这里会显示插件是DX8，DX9还是DX11。注意高低版本无法兼容。

PS 这里会出现Pixel Shader的版本。

选中OK后，我们发现左边的Effects栏变成了我们选中的Effects，而原先的Active也变了。

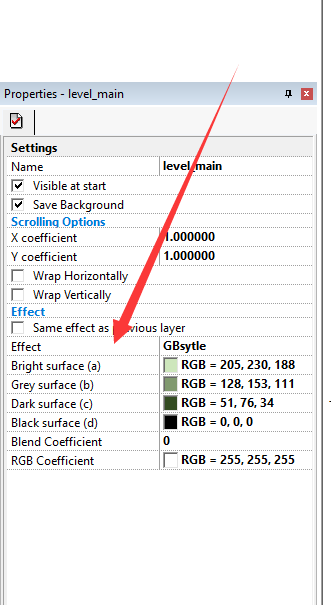

红框是Effects编写时所给予的参数，你可以改变这些参数来达到你想要的效果。

图像最终的效果如上。

2、如何将一个Effects作用到一个layer上

操作其实大同小异。首先选择一个Layer。

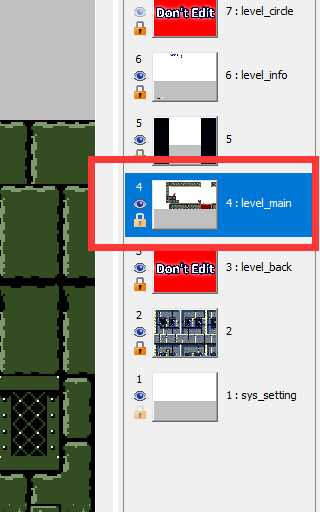

如红框所示，点击想要作用于的图层。

在Properties中选择Effects。之后的操作和上文都一样了。

3、在代码层面中改变object的参数

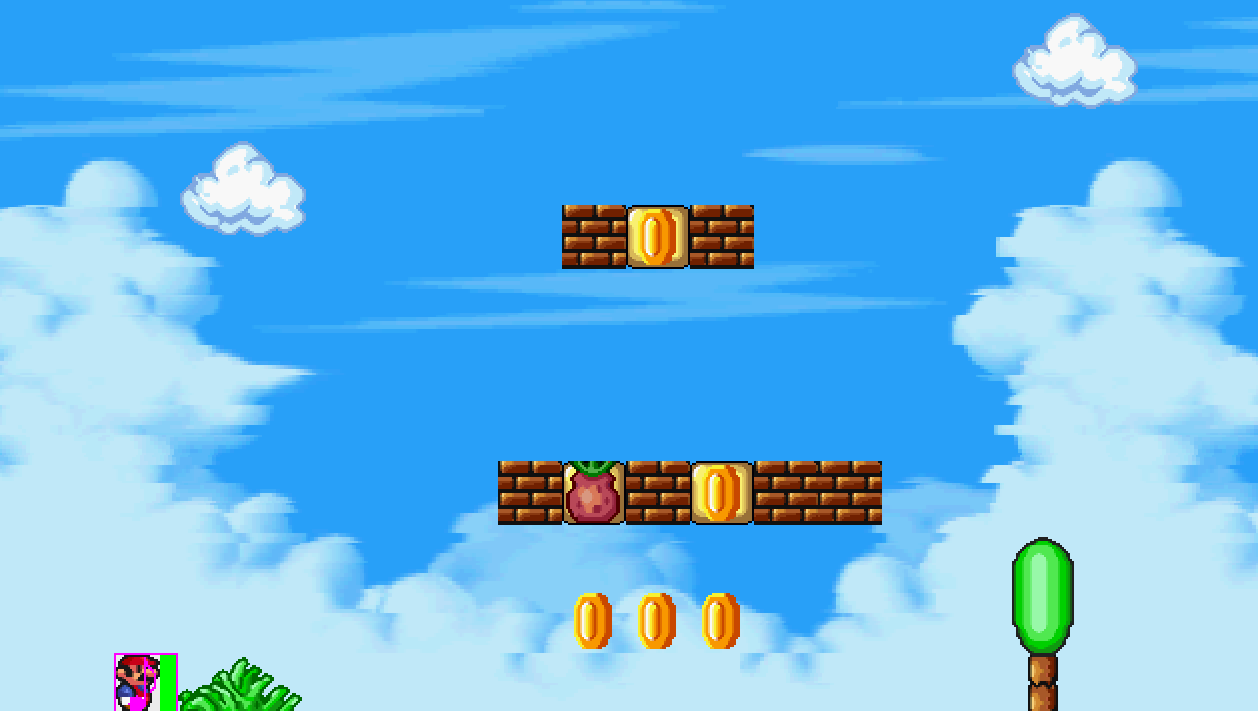

情景：我这有一个glitch特效（电视机特效），但是是静止的。已知不同的随机参数可以让他以不同的方式坏掉（？）。我要如何一直改变这个参数让他动起来？

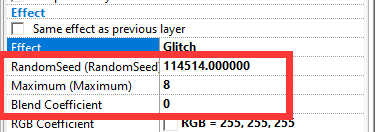

首先按照前文给这个图层选择一个Glitch特效。

之后创建一个Layer Object，如图所示：

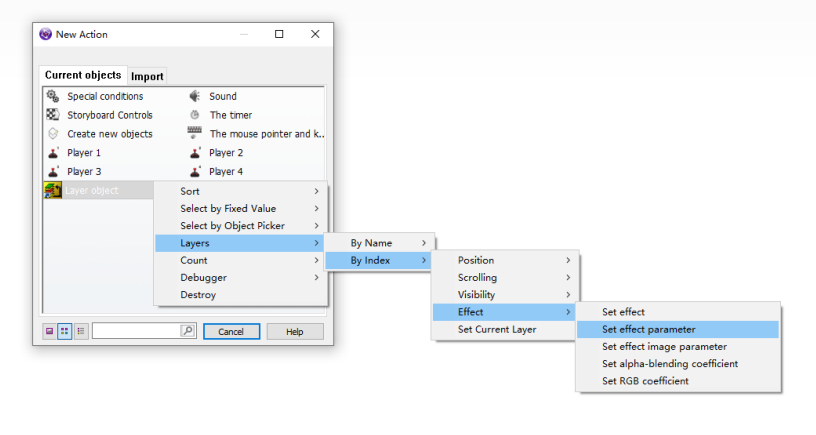

创建一个Behavior，Action中选择

其中Layers by Index代表用序号选中图层，而By Name则是用名字选择图层。建议使用By Name，这里使用By index。选择Set effect parameter。

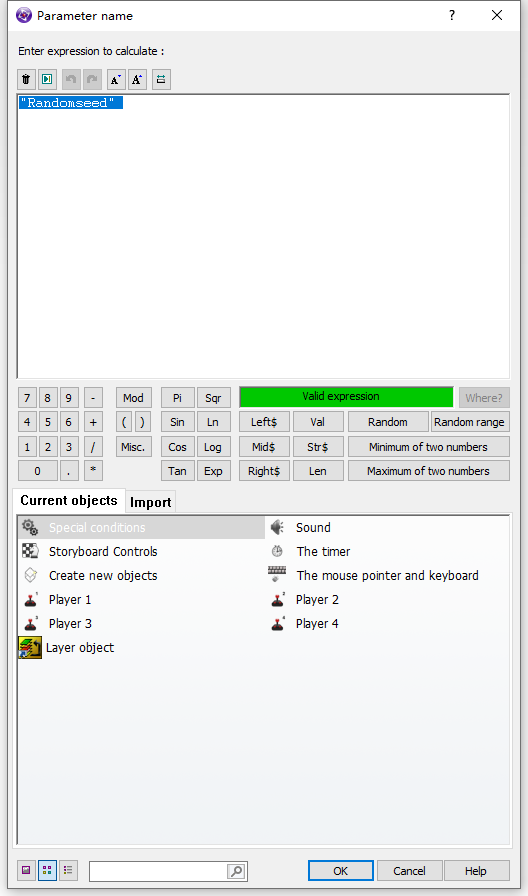

提示选择Parameter Name时，请写括号中的名字。

（这里括号内外的名称相同，不过部分Effects很傻贲没有这么干）

之后提示输入parameter，输入变量即可。

最后提示一点：显示界面（Frame Editor）是DX9的界面。如果选择了DX11才会生效的Effects，那么不会显示在Frame Editor中。放心，游戏中是正常的。

感谢您看完第二节。接下来我们要编写effects了,可能会稍难。加油！

数字1528君

三、如何编写一个Effects

有些时候可能会发现：自己已经安装的Effects并不够用。此时我们需要自己寻找资源。如果在网络上没有发现资源的话，我们也只能自己去写一个Effects了。

MMF中的Effects都是由HLSL这种语言写出来的。HLSL，中文称作高级着色器语言，是微软开发的一个神必语言。（，不过在这里我不会教HLSL怎么写，因为我也不会（（

接下来我将以GBstyle为例子，介绍MMF中Effects的编写方式。

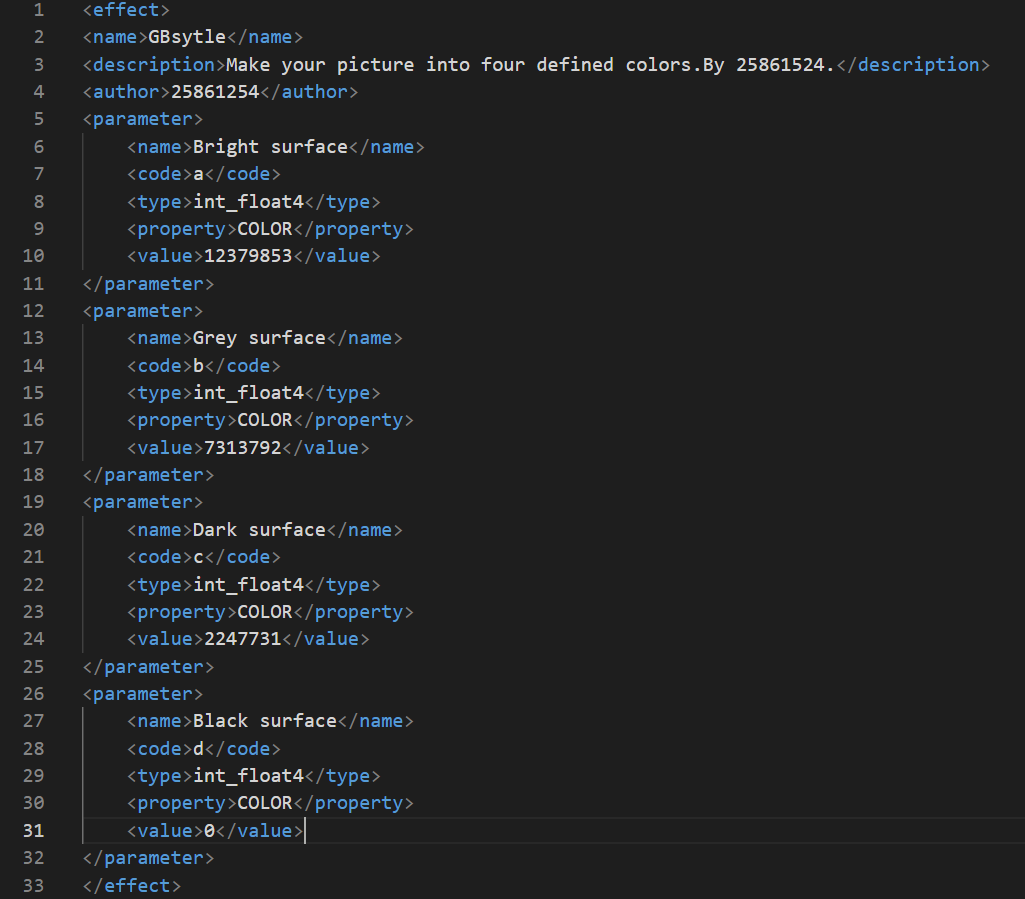

MMF中的Effects分为两个部分：xml部分和fx部分。我们先看xml部分。打开GBstyle.xml。

这里使用Visual Studio Code打开。当然你用Notepad++甚至直接使用Notepad编辑都可以。本质上这堆玩意就是一坨文字。

咕了，等我慢慢更新

数字1528君

先占坑

冻结的双重射手

比较好，但我不会（

无视我233

数字1528君 发表于 2022-7-9 13:57
三、如何编写一个Effects有些时候可能会发现：自己已经安装的Effects并不够用。此时我们需要自己寻找资源。 ...

这个教学好（
以前没搞过特效
之后说不定我也可以试试w

marikey

之前一直觉得effect可以应用编译到安卓里面，直到亲身尝试制作，没办法套用

dasasdhba

marikey 发表于 2023-6-11 11:50
之前一直觉得effect可以应用编译到安卓里面，直到亲身尝试制作，没办法套用 ...

CTF 的 effect 是 d3d 的，而 Android 导出只有 OpenGL，很显然 CTF 没有做 hlsl→glsl 的转换，何况这也并不平凡。
